东莞温控器_东莞热保护器_东莞温度开关_东莞温控开关技术规格与安装说明13×5.4×2.4mm BH-TB02B-B8D【±1~5℃超薄】

时间:2013年08月30日信息来源:东莞颐熙电子科技 点击: 【字体:

        东莞温控器_东莞热保护器_东莞温度开关_东莞温控开关 技术规格与安装说明

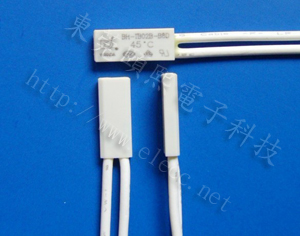

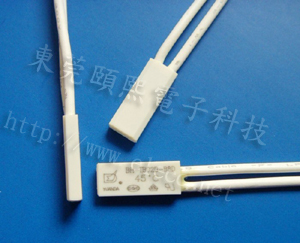

规格:13×5.4×2.4mm       BH-TB02B-B8D【±1℃~±5℃ 超薄】

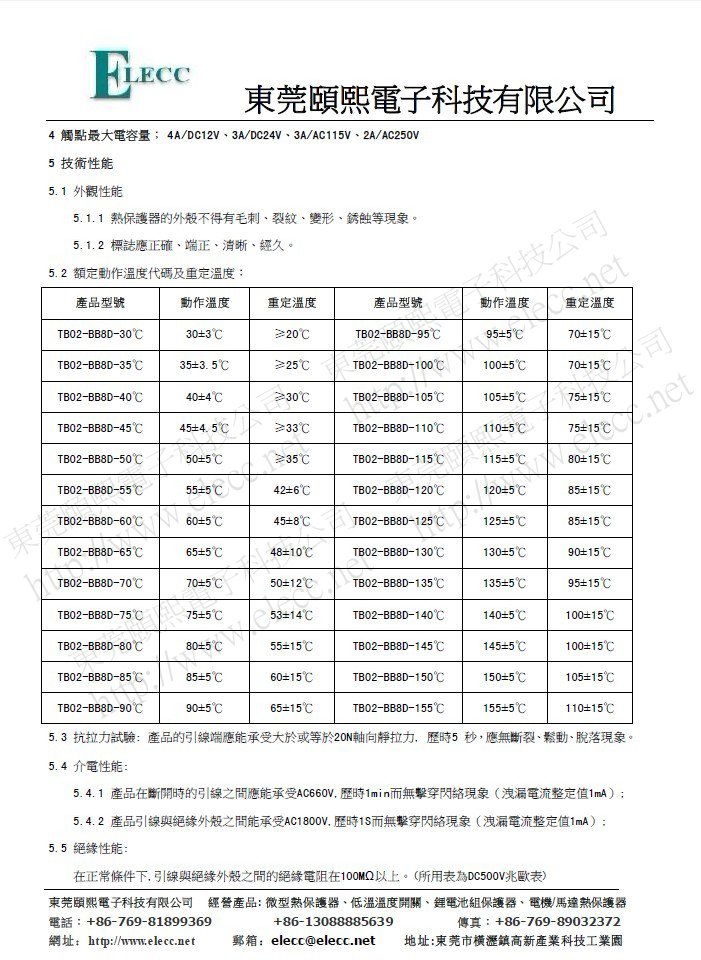

触点容量: (4A/12VDC  3A/24VDC  3A/120VAC  2A/250VAC)


动作温度: 20度25度30度35度40度45度50度55度60度65度70度75度80度85度90度95度100度105度110度115度120度125度130度135度140度145度150度155度

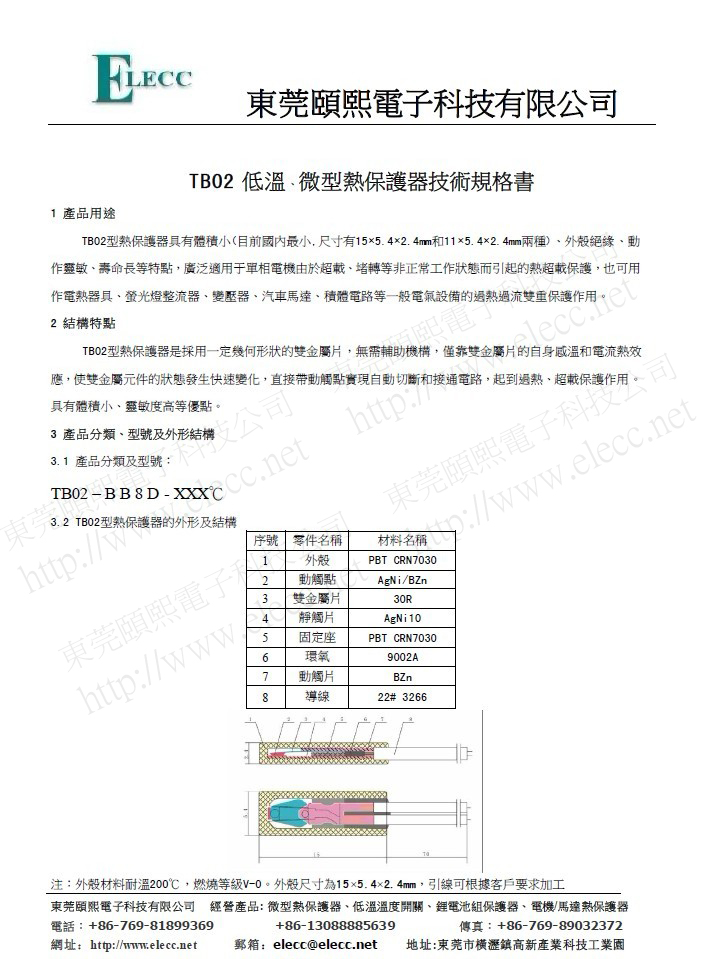

1 产品用途
BH-TB02B-B8D热保护器具有体积小(目前国内最小,尺寸:13×5.4×2.4mm)、外壳绝缘、动作灵敏、寿命长等特点,广泛适用于单相电机由于超载、堵转等非正常工作状态而引起的热超载保护,也可用作电热器具、荧光灯整流器、变压器、汽车马达、集成电路等一般电气设备的过热过流双重保护作用。
2 结构特点
BH-TB02B-B8D热保护器是采用一定几何形状的双金属片,无需辅助机构,仅靠双金属片的自身感温和电流热效应,使双金属组件的状态发生快速变化,直接带动触点实现自动切断和接通电路,起到过热、超载保护作用。具有体积小、灵敏度高等优点。

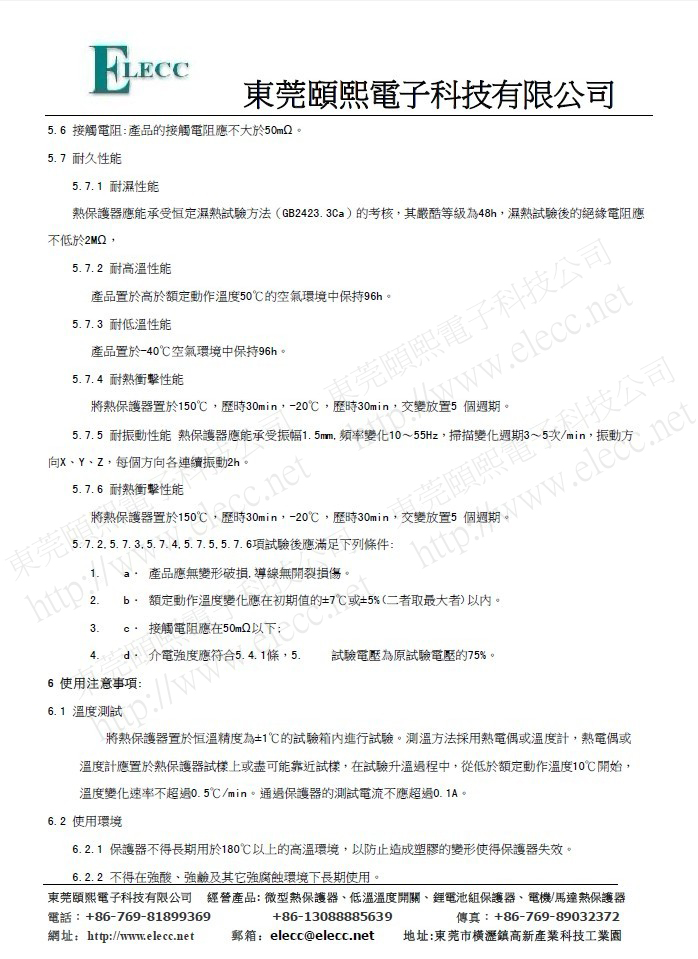

3温度测试
热保护器置于恒温精度为±1℃的试验箱内进行试验。测温方法采用热电偶或温度计,热电偶或温度计应置于热保护器试样上或尽可能靠近试样,在试验升温过程中,从低于额定动作温度10℃开始,温度变化速率不超过0.5℃/min。通过保护器的测试电流不应超过0.1A。







  低温:30℃~55℃ 微型温度开关
  微型:60℃~155℃超薄热保护器
  马达:55℃-185℃17AM热保护器
  17AM+PTC 热保护器(手动复位)
  10A 大电流马达/电机热保护器
  185℃ 高温25A大电流热保护器
