HPT大电流温控器【银合金触点】50~150度寿命大于40000次以上,用于空调PTC辅助加热板/逆变电焊机,规格21×6.8×4.0㎜

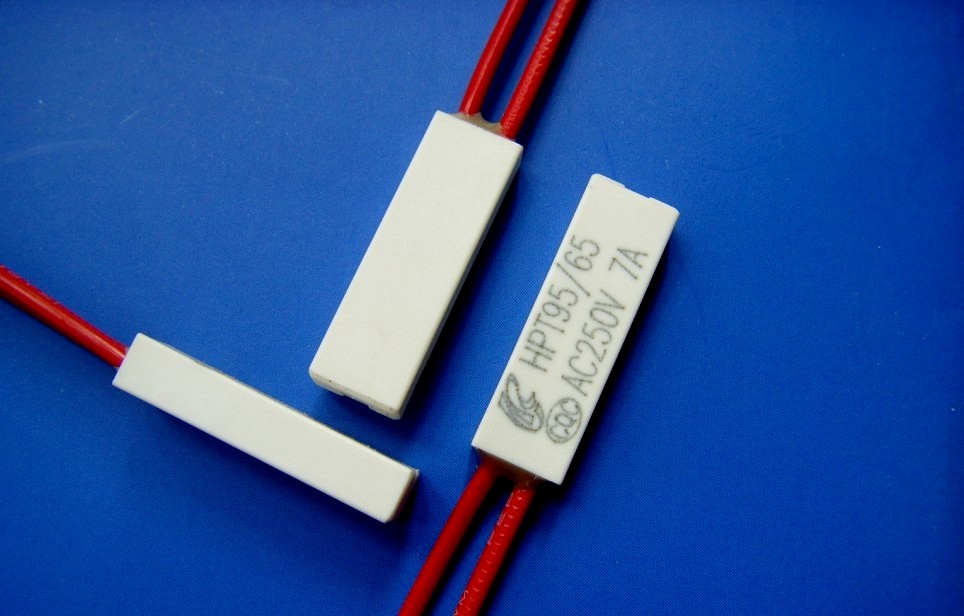

HPT【银合金触点】规格：21×6.8×4.0㎜ AC250V-7A大电流温控器
动作温度：50度~150度
寿命大于：40000次以上
适用于空调PTC辅助加热板,逆变电焊机 。。。
HPT系列【银合金触点】大电流温控器40A-DC12V,寿命大於40000次以上,规格21×6.8×4.0㎜(长×宽×厚)东莞颐熙电子科技有限公司自行研发、设计、生产各种规格双金属片【银合金触点】热保护器。采用一定几何形状的双金属片,无需辅助机构,仅靠双金属片的自身感温和电流热效应,使双金属组件的状态发生快速变化,直接带动触点实现自动切断和接通电路,起到过热、超载保护作用。具有体积小、灵敏度高等优点。
触点容量 (40A/12VDC 20A/24VDC 15A/120VAC 7A/250VAC)
1 产品用途: HPT系列热保护器具有体积小,【银合金触点】(21×6.8×4.0mm)、外壳绝缘、动作灵敏、寿命长等特点,广泛适用于:空调PTC辅助加热板,单相电机由于超载、堵转等非正常工作状态而引起的热超载保护,也可用作电热器具、荧光灯整流器、变压器、汽车马达、集成电路等一般电气设备的过热过流双重保护作用。
2 结构特点: HPT系列热保护器是采用一定几何形状的双金属片,无需辅助机构,仅靠双金属片的自身感温和电流热效应,使双金属组件的状态发生快速变化,直接带动触点实现自动切断和接通电路,起到过热、超载保护作用。具有体积小、灵敏度高等优点。
3 温度测试: HPT系列将热保护器置于恒温精度为±1℃的试验箱内进行试验。测温方法采用热电偶或温度计,热电偶或温度计应置于热保护器试样上或尽可能靠近试样,在试验升温过程中,从低于额定动作温度10℃开始.温度变化速率不超过0.5℃/min。通过保护器的测试电流不应超过0.1A。
说明: 体积小,便于安装
内阻低,小于25 mΩ
速动型双金属片,反应速度快
寿命高达40000次以上
防真空浸漆工艺
电流温度双重保护
引线可根据要求定制
可替代SENSATA 4MM/6MM ,PEPI, ISUZU IP405/505等进口产品。
应用范围：空调PTC辅助加热板,马达/电机/变压器,充电电池组; 罩极电机; 交流马达和水泵; 荧光灯镇流器; 变压器; 电加热器具;便携式电动工具等。
规格：21×6.8×4.0㎜
温度范围及公差：触点容量: (40A/12VDC 20A/24VDC 15A/120VAC 7A/250VAC)
动作温度: 50度55度60度65度70度75度80度85度90度95度100度105度110度115度120度125度130度135度140度145度150度
精 度: ±5 ±3 ±1 ℃
内 阻: 小于25 mΩ
认 证：VDE UL SGS RoHS
动作温度：50度~150度
寿命大于：40000次以上
适用于空调PTC辅助加热板,逆变电焊机 。。。
HPT系列【银合金触点】大电流温控器40A-DC12V,寿命大於40000次以上,规格21×6.8×4.0㎜(长×宽×厚)东莞颐熙电子科技有限公司自行研发、设计、生产各种规格双金属片【银合金触点】热保护器。采用一定几何形状的双金属片,无需辅助机构,仅靠双金属片的自身感温和电流热效应,使双金属组件的状态发生快速变化,直接带动触点实现自动切断和接通电路,起到过热、超载保护作用。具有体积小、灵敏度高等优点。
触点容量 (40A/12VDC 20A/24VDC 15A/120VAC 7A/250VAC)
1 产品用途: HPT系列热保护器具有体积小,【银合金触点】(21×6.8×4.0mm)、外壳绝缘、动作灵敏、寿命长等特点,广泛适用于:空调PTC辅助加热板,单相电机由于超载、堵转等非正常工作状态而引起的热超载保护,也可用作电热器具、荧光灯整流器、变压器、汽车马达、集成电路等一般电气设备的过热过流双重保护作用。
2 结构特点: HPT系列热保护器是采用一定几何形状的双金属片,无需辅助机构,仅靠双金属片的自身感温和电流热效应,使双金属组件的状态发生快速变化,直接带动触点实现自动切断和接通电路,起到过热、超载保护作用。具有体积小、灵敏度高等优点。
3 温度测试: HPT系列将热保护器置于恒温精度为±1℃的试验箱内进行试验。测温方法采用热电偶或温度计,热电偶或温度计应置于热保护器试样上或尽可能靠近试样,在试验升温过程中,从低于额定动作温度10℃开始.温度变化速率不超过0.5℃/min。通过保护器的测试电流不应超过0.1A。
说明: 体积小,便于安装
内阻低,小于25 mΩ
速动型双金属片,反应速度快
寿命高达40000次以上
防真空浸漆工艺
电流温度双重保护
引线可根据要求定制
可替代SENSATA 4MM/6MM ,PEPI, ISUZU IP405/505等进口产品。
应用范围：空调PTC辅助加热板,马达/电机/变压器,充电电池组; 罩极电机; 交流马达和水泵; 荧光灯镇流器; 变压器; 电加热器具;便携式电动工具等。
规格：21×6.8×4.0㎜
温度范围及公差：触点容量: (40A/12VDC 20A/24VDC 15A/120VAC 7A/250VAC)
动作温度: 50度55度60度65度70度75度80度85度90度95度100度105度110度115度120度125度130度135度140度145度150度
精 度: ±5 ±3 ±1 ℃
内 阻: 小于25 mΩ
认 证：VDE UL SGS RoHS
|
|||||||||||||||||||||
 |
|||||||||||||||||||||
|
